El aprendizaje práctico de la electrónica digital constituye uno de los pilares fundamentales para estudiantes de ingeniería y aficionados al desarrollo tecnológico. Comprender el comportamiento de los sistemas binarios no se limita a memorizar la teoría abstracta de los libros de texto, sino que requiere la experimentación directa dentro del laboratorio. En este entorno de aprendizaje, la combinación organizada de elementos básicos como la protoboard, los diodos LED y las compuertas lógicas se transforma en la puerta de entrada ideal para dominar la álgebra de Boole y diseñar los primeros circuitos automatizados.

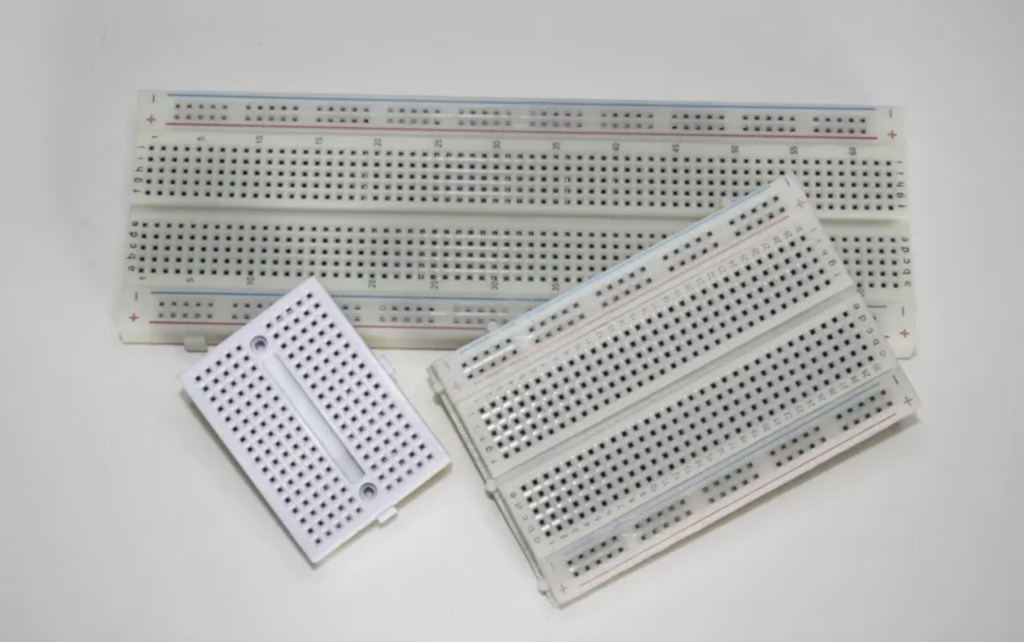

La placa de pruebas, comúnmente conocida como protoboard o breadboard, representa la herramienta física indispensable para cualquier entusiasta del sector. Su diseño interno estructurado mediante líneas de conducción metálicas permite interconectar componentes electrónicos de forma rápida sin necesidad de aplicar soldadura permanente. Esto ofrece a los estudiantes una flexibilidad total para experimentar, corregir errores de cableado en tiempo real y reutilizar los mismos materiales en múltiples proyectos académicos consecutivamente. Desde circuitos temporizadores simples hasta complejos sistemas de control, la protoboard es el lienzo donde las ideas lógicas cobran vida.

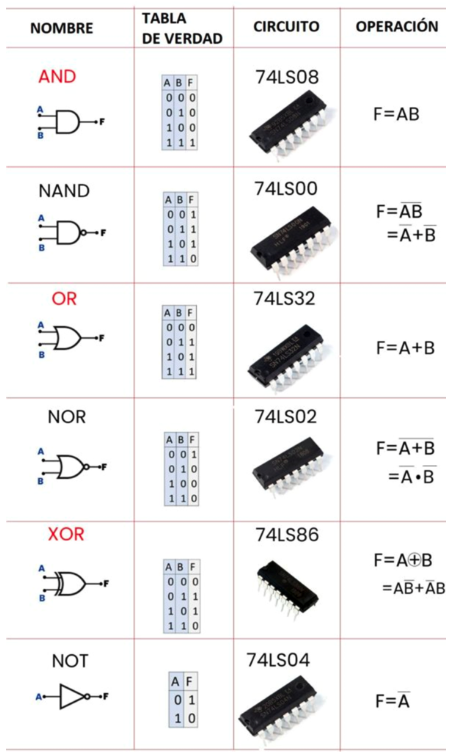

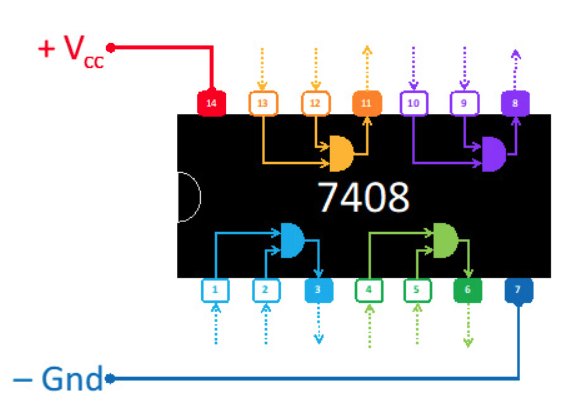

En el corazón de la arquitectura digital residen las compuertas lógicas. Estos circuitos integrados, pertenecientes a familias clásicas altamente buscadas como las TTL (serie 74LS) o la tecnología CMOS, ejecutan operaciones matemáticas esenciales conocidas como AND, OR, NOT, NAND y XOR. Al interconectar estos pequeños chips sobre los carriles de la protoboard, los desarrolladores pueden materializar físicamente tablas de verdad complejas y entender el funcionamiento interno de los microprocesadores modernos. El desafío técnico principal en esta etapa radica en alimentar correctamente los integrados con voltajes estables (usualmente 5V) y asegurar que las señales de entrada no queden flotantes para evitar lecturas erróneas.
Para visualizar el resultado de estas operaciones lógicas de forma inmediata, los diodos LED (Light Emitting Diode) son los aliados perfectos del diseñador. Al actuar como indicadores visuales de estados lógicos altos (presencia de voltaje o «1») o bajos (ausencia de voltaje o «0»), un LED encendido confirma instantáneamente que el circuito responde a las condiciones lógicas deseadas. Sin embargo, para evitar que el exceso de corriente destruya permanentemente el semiconductor interno, es estrictamente obligatorio calcular y colocar resistencias de protección en serie. El uso correcto de estas resistencias, en combinación con pulsadores y dip-switches, enseña conceptos críticos sobre la caída de tensión y el flujo eléctrico seguro.

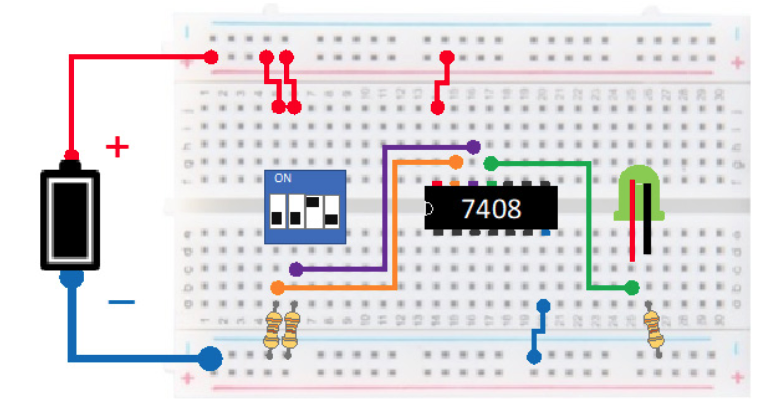

El montaje minucioso de estos esquemas no solo refuerza las competencias técnicas indispensables exigidas en el ámbito académico, sino que despierta la capacidad analítica necesaria para resolver problemas de automatización a pequeña escala. Practicar constantemente con estas herramientas básicas dota al experimentador de la destreza manual y de diagnóstico requerida para avanzar posteriormente hacia plataformas de desarrollo más robustas basadas en microcontroladores y sistemas embebidos de alta velocidad.
Para aquellos estudiantes universitarios que inician sus prácticas de laboratorio o los aficionados que diseñan nuevos prototipos desde su hogar, contar con componentes electrónicos de alta durabilidad es crucial para el éxito de sus proyectos. Todos los elementos analizados en este artículo, incluyendo protoboards de múltiples puntos, variedad de diodos LED de alta luminosidad, compuertas lógicas (TTL, CMOS), resistencias y cables puentes (jumpers, UTP) de conexión, están al alcance. Puedes descubrir el catálogo completo, consultar y adquirir tus materiales de manera segura mediante su línea de atención WhatsApp ingresando a la página web oficial de Electrónica Gabriel. Empieza tu proyecto ya!
