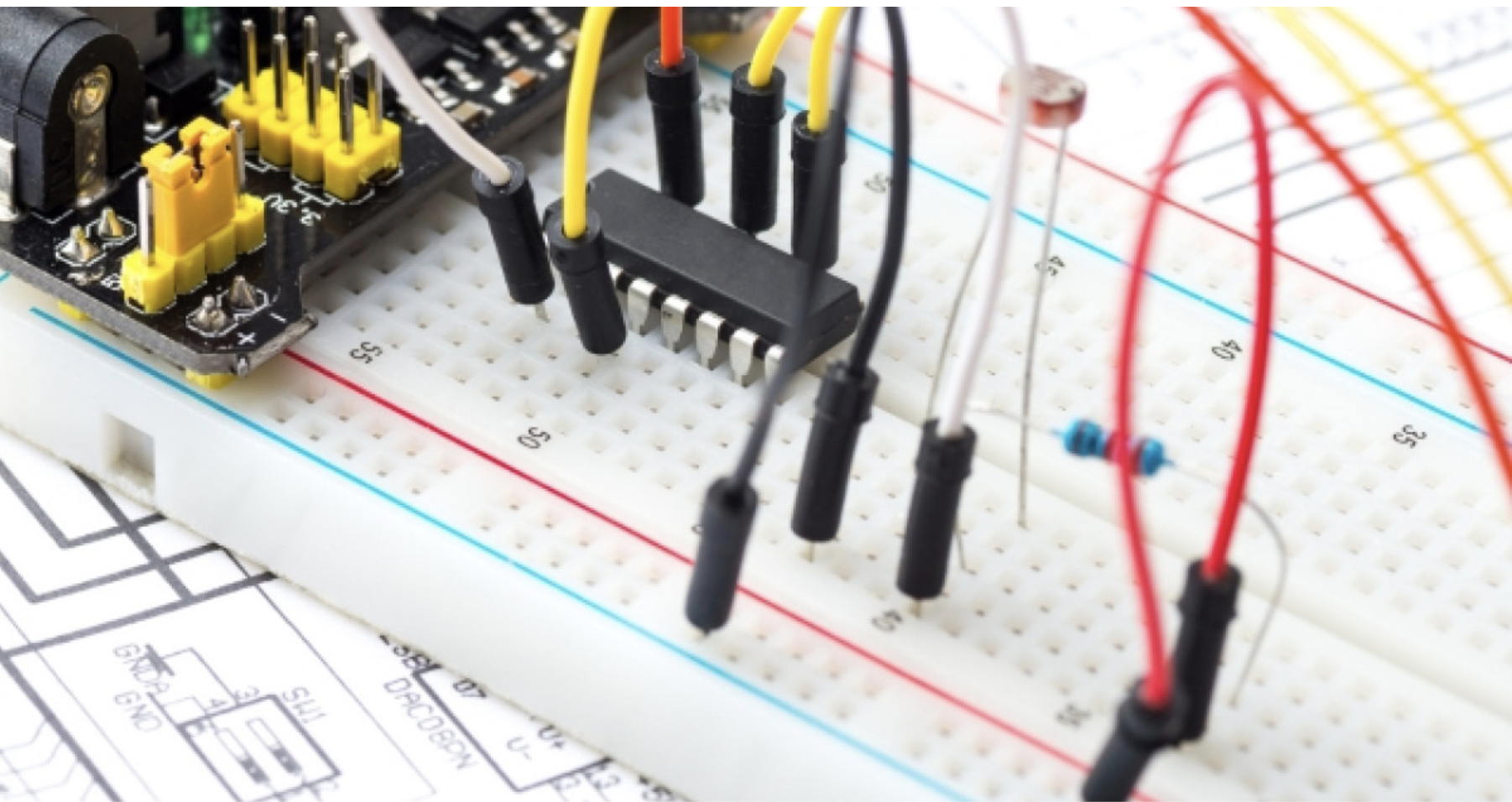

En el fascinante mundo del diseño electrónico, la placa de pruebas o protoboard es una herramienta indispensable. Desde estudiantes universitarios que arman sus primeros laboratorios hasta ingenieros profesionales que desarrollan prototipos complejos, casi todos los entusiastas de la tecnología dependen de ella. Sin embargo, un diseño que funciona perfectamente en el simulador puede convertirse en una pesadilla física debido a fallas sutiles de conexión.
A continuación, se analizan los fallos más comunes al trabajar con protoboards y los consejos prácticos para asegurar un ensamblaje exitoso.
1. División de los buses de alimentación
El Error: Suponer que las líneas longitudinales externas de voltaje y tierra son continuas en toda la placa. En muchos modelos de tamaño completo, estas pistas están divididas exactamente por la mitad, lo que deja a una parte del circuito completamente sin energía.
El Consejo: Verificar siempre la continuidad de los canales de alimentación con un multímetro antes de iniciar el armado y colocar puentes de cable (jumpers) en el centro de la placa para unir ambas mitades.
2. Conexión de componentes en la orientación incorrecta
El Error: Conectar dos pines de un mismo componente electrónico —como una resistencia, un led o un diodo— en la misma columna vertical de cinco perforaciones. Esto genera un cortocircuito inmediato que anula la función del componente.
El Consejo: Distribuir los elementos pasivos de forma horizontal en columnas separadas o, en el caso de los circuitos integrados, puentearlos siempre a través del canal central de aislamiento que divide la protoboard.
3. Utilizar cables de calibre inadecuado o dañados
El Error: Insertar cables telefónicos demasiado gruesos o filamentos desgastados de proyectos antiguos. Esto deforma las laminillas metálicas de contacto interno, provocando falsos contactos crónicos en futuros proyectos.
El Consejo: Emplear exclusivamente cable de cobre sólido calibre 22 AWG o cables jumpers flexibles listos para conectar, los cuales se ajustan perfectamente a las cavidades sin dañarlas.
4. Forzar componentes con terminales gruesas
El Error: Introducir a la fuerza elementos de potencia como transistores robustos, diodos rectificadores de gran amperaje, interruptores o potenciómetros cuyos pines son muy anchos, arruinando irreversiblemente los nodos de la placa.
El Consejo: Soldar cables delgados o pines estándar a estas terminales pesadas antes de llevarlos a la protoboard, permitiendo un acoplamiento limpio y seguro.
5. Saturación visual y falta de código de colores
El Error: Dejar cables demasiado largos y desordenados sobre el área de trabajo (efecto «nido de pájaro») y usar el mismo color para todas las conexiones, lo que incrementa el riesgo de cortocircuitos y dificulta hallar fallas.
El Consejo: Cortar los cables a la medida exacta de la placa y utilizar una codificación estándar obligatoria, empleando estrictamente color rojo para el voltaje positivo y negro (o azul) para la tierra común.
Nota importante:
