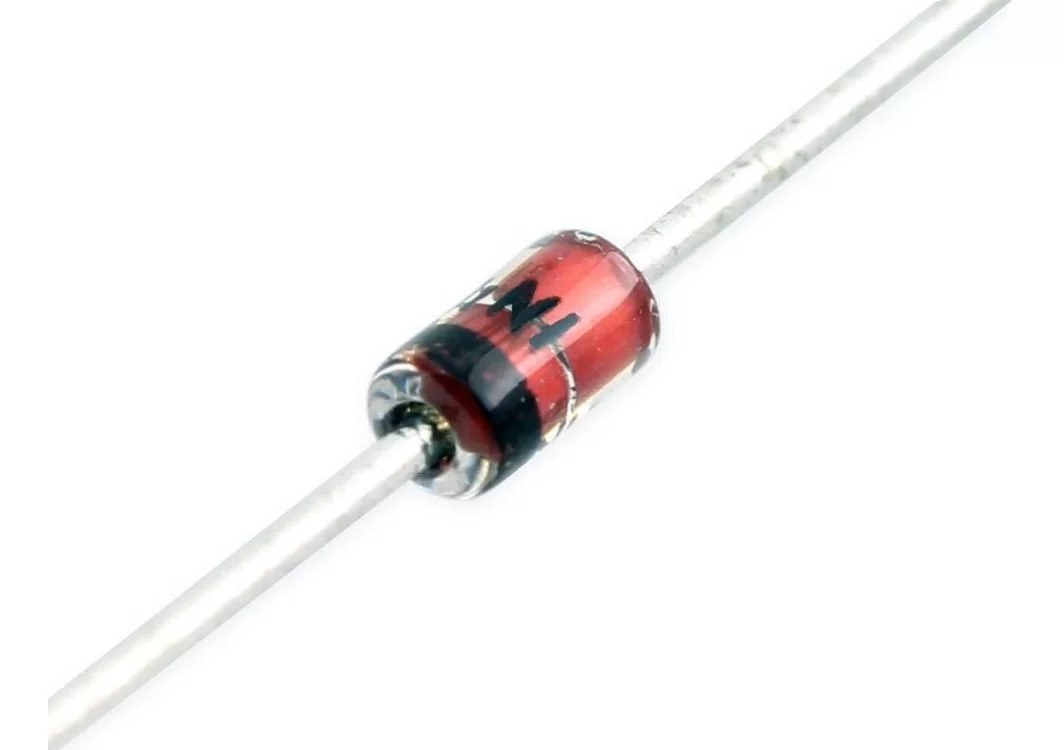

El diodo Zener es un componente semiconductor utilizado para estabilizar voltajes, establecer referencias de tensión y limitar aumentos de voltaje en determinados circuitos. Aunque se parece a un diodo convencional, tiene una característica especial: está diseñado para trabajar de forma controlada en la región de ruptura cuando se conecta en polarización inversa.Conocer su funcionamiento permite comprender por qué es tan útil en fuentes de alimentación, circuitos de control y proyectos electrónicos.
¿Cuál es el origen del diodo Zener?
El diodo Zener recibe su nombre del físico estadounidense Clarence Melvin Zener, quien describió en 1934 el fenómeno físico de ruptura eléctrica que posteriormente llevaría su apellido. Años después, sus investigaciones contribuyeron al desarrollo de dispositivos semiconductores diseñados para aprovechar este comportamiento.
A diferencia de un diodo rectificador convencional, que normalmente se utiliza para conducir corriente en un sentido y bloquearla en el otro, el diodo Zener está fabricado para soportar una ruptura inversa controlada dentro de sus límites especificados. Esta propiedad permite mantener un voltaje aproximadamente constante en determinadas condiciones.
Características principales del diodo Zener
Para seleccionar un diodo Zener, es importante conocer las siguientes características:
- Voltaje Zener (Vz): es el voltaje aproximado que mantiene entre sus terminales cuando trabaja en la región de ruptura inversa y dentro de las condiciones especificadas. Existen modelos de diferentes valores, como 3,3 V, 5,1 V, 6,2 V y 12 V.
- Potencia máxima: indica cuánta potencia puede disipar sin dañarse. Hay modelos de distintas capacidades, por lo que debe verificarse la ficha técnica.
- Corriente de funcionamiento: debe mantenerse dentro de los límites permitidos para garantizar una operación segura.
- Tolerancia: indica cuánto puede variar el voltaje Zener real respecto al valor nominal.
- Polaridad: como otros diodos, posee ánodo y cátodo, y su orientación es fundamental para que funcione correctamente.
El voltaje Zener no es absolutamente fijo en cualquier circunstancia: puede variar con la corriente, la temperatura y las características particulares del componente.
¿Cómo se conecta un diodo Zener?
El diodo Zener puede conducir como un diodo convencional si se conecta en polarización directa. Sin embargo, para estabilizar voltaje se utiliza normalmente en polarización inversa.
En una conexión básica de regulación:
- El cátodo del Zener se conecta al positivo de la alimentación, generalmente a través de una resistencia en serie.
- El ánodo se conecta al negativo o tierra del circuito.
- La carga se conecta en paralelo con el diodo Zener.
- La resistencia limita la corriente para evitar que el diodo y los demás componentes sufran daños.
¿Por qué se conecta en inversa? Porque, al alcanzar su voltaje de ruptura especificado, el Zener permite que aumente la corriente inversa mientras mantiene un voltaje relativamente estable entre sus terminales. La resistencia en serie limita esa corriente y ayuda a mantener el funcionamiento dentro de los valores permitidos.
Importante: no debe conectarse directamente a una fuente de tensión sin calcular o verificar la limitación de corriente. También hay que comprobar la potencia disipada y considerar la corriente que necesita la carga.
¿Para qué se utiliza y cuándo conviene usarlo?
El diodo Zener tiene varias aplicaciones prácticas:
- Regulación sencilla de voltaje: puede proporcionar una tensión aproximadamente estable en circuitos de baja potencia.
- Referencia de voltaje: sirve como referencia para circuitos de medición, control y comparación.
- Limitación de voltaje: ayuda a impedir que una señal supere cierto nivel en aplicaciones diseñadas para ello.
- Protección frente a sobretensiones: puede limitar ciertos aumentos de tensión, siempre que sus características y el circuito sean adecuados para el tipo de transitorio.
Conviene utilizarlo cuando se necesita una referencia de tensión simple o una regulación económica para corrientes pequeñas. En cambio, para alimentar equipos que demandan mucha corriente, requieren alta eficiencia o necesitan una regulación precisa, puede ser preferible un regulador integrado u otra solución diseñada para esa aplicación.
El diodo Zener demuestra cómo un componente pequeño puede cumplir una función importante en el control del voltaje de un circuito. Comprender sus características, respetar su polaridad y calcular la corriente de trabajo son pasos esenciales para utilizarlo correctamente.
