En el mundo de la electrónica aplicada y la medición de variables químicas, los sensores de pH se han convertido en componentes esenciales. Desde proyectos de agricultura inteligente hasta sistemas de control de acuarios, estos dispositivos permiten medir qué tan ácida o básica es una solución. En este artículo conocerás qué es un sensor de pH, cómo funciona y cómo integrarlo correctamente en tu proyecto, incluso si estás empezando en el mundo de la electrónica.
¿QUÉ ES UN SENSOR DE PH?
Un sensor de pH es un dispositivo capaz de medir el nivel de acidez o alcalinidad de una sustancia líquida. Para ello utiliza una sonda electroquímica que detecta la concentración de iones de hidrógeno presentes en una solución. El valor resultante se expresa en una escala de 0 a 14:
- 0 a 6.9: medio ácido
- 7: neutral
- 7.1 a 14: medio alcalino
La mayoría de los sensores de pH utilizados en electrónica vienen acompañados de un módulo acondicionador de señal, ya que la sonda entrega valores muy débiles que deben amplificarse para que una placa como Arduino, ESP32 o Raspberry Pi pueda interpretarlos.
CÓMO FUNCIONA UN SENSOR DE PH
La sonda del sensor de pH está formada por dos electrodos: el electrodo de medición y el electrodo de referencia. Ambos reaccionan con la solución y generan una ligera diferencia de potencial. Esta diferencia es proporcional al nivel de pH.
El módulo integrado transforma esta señal en un valor analógico estable, comúnmente en el rango de 0–5 V, lo que facilita la lectura mediante un puerto analógico estándar.
Este tipo de sensores requiere un mantenimiento específico, ya que la sonda debe mantenerse hidratada y calibrarse periódicamente para asegurar lecturas confiables.
TIPOS DE SENSORES DE PH MÁS COMUNES
Antes de integrarlo a tu proyecto, es importante elegir el tipo correcto. Los más usados son:
- Sensores de pH analógicos:
Son los más comunes y económicos. Su salida analógica puede conectarse directamente a un microcontrolador y ofrecen buena precisión para proyectos educativos o de automatización simple.

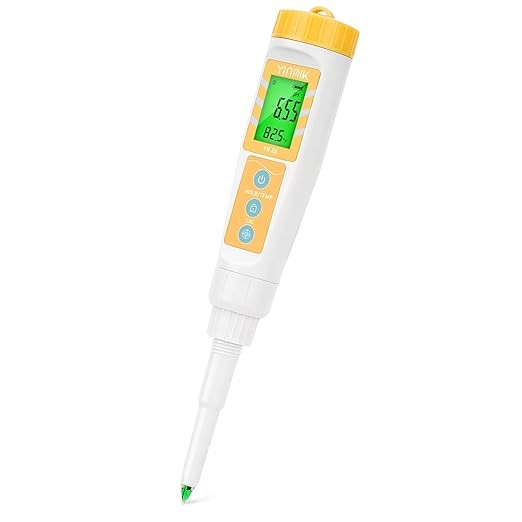

- Sensores de pH digitales:
Incluyen conversión interna de datos y se comunican a través de protocolos como I2C o UART. Son más precisos y fáciles de calibrar, ideales para sistemas automatizados de mayor exigencia.

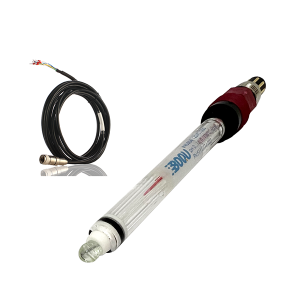

- Sensores industriales:
Utilizados en laboratorios o sistemas de monitoreo continuo. Suelen ser más robustos y resistentes a temperaturas extremas o ambientes químicos agresivos.
CÓMO INTEGRAR UN SENSOR DE PH EN UN PROYECTO
Integrar un sensor de pH es sencillo si sigues las recomendaciones adecuadas. Aquí tienes los pasos esenciales:
1. Conecta el módulo acondicionador de señal
En sensores analógicos, este módulo convierte los valores de la sonda en un voltaje estable. Conecta:
- VCC a 5 V o 3.3 V (según el módulo).
- GND a tierra.
- A0 a una entrada analógica del microcontrolador.
2. Calibra el sensor correctamente
La calibración es la clave para obtener lecturas reales. Se utilizan soluciones patrón de pH 4.0, pH 7.0 y pH 10.0. Ajusta el potenciómetro del módulo o utiliza el procedimiento digital según el tipo de sensor.
3. Configura la lectura en tu microcontrolador
En microcontroladores como Arduino, basta con leer el pin analógico y convertir el valor leído a pH mediante una ecuación lineal proporcionada por el fabricante. Algunos sensores digitales incluyen librerías listas para usar.
4. Mantén la sonda hidratada
La punta del sensor debe guardarse en una solución especial para evitar daños. Nunca la almacenes en agua destilada, ya que podría deteriorarse rápidamente.
5. Evita ruidos eléctricos en la lectura
Los sensores de pH son sensibles al ruido. Se recomienda:
- Usar cables cortos
- Separar el módulo de fuentes de poder
- Implementar un filtrado por software si es necesario

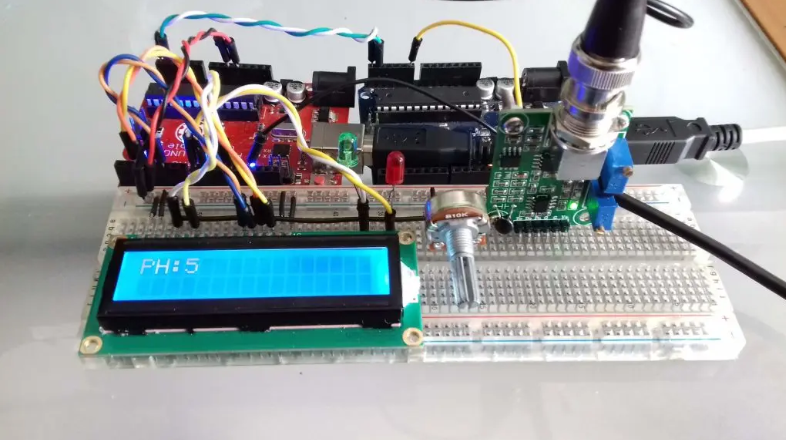

APLICACIONES DONDE PUEDES USAR UN SENSOR DE PH
Los sensores de pH son ideales para:
- Sistemas de hidroponía
- Monitoreo de acuarios
- Proyectos de calidad del agua
- Investigaciones escolares o universitarias
- Automatización de procesos químicos
CONCLUSIÓN
Los sensores de pH son herramientas fundamentales para cualquier proyecto que requiera monitorear la calidad de una solución líquida. Su funcionamiento es sencillo, pero integrarlos correctamente marca la diferencia entre obtener lecturas confiables o datos inconsistentes. Elegir el tipo adecuado, calibrarlo de forma precisa y mantener la sonda en buen estado son pasos esenciales para asegurar un desempeño óptimo.
Con este conocimiento, puedes implementar un sensor de pH en sistemas de agricultura inteligente, acuarios automatizados o cualquier proyecto que busque medir variables químicas con precisión. Si quieres seguir fortaleciendo tus habilidades en electrónica aplicada, te invitamos a revisar nuestros demás blogs y continuar aprendiendo.
