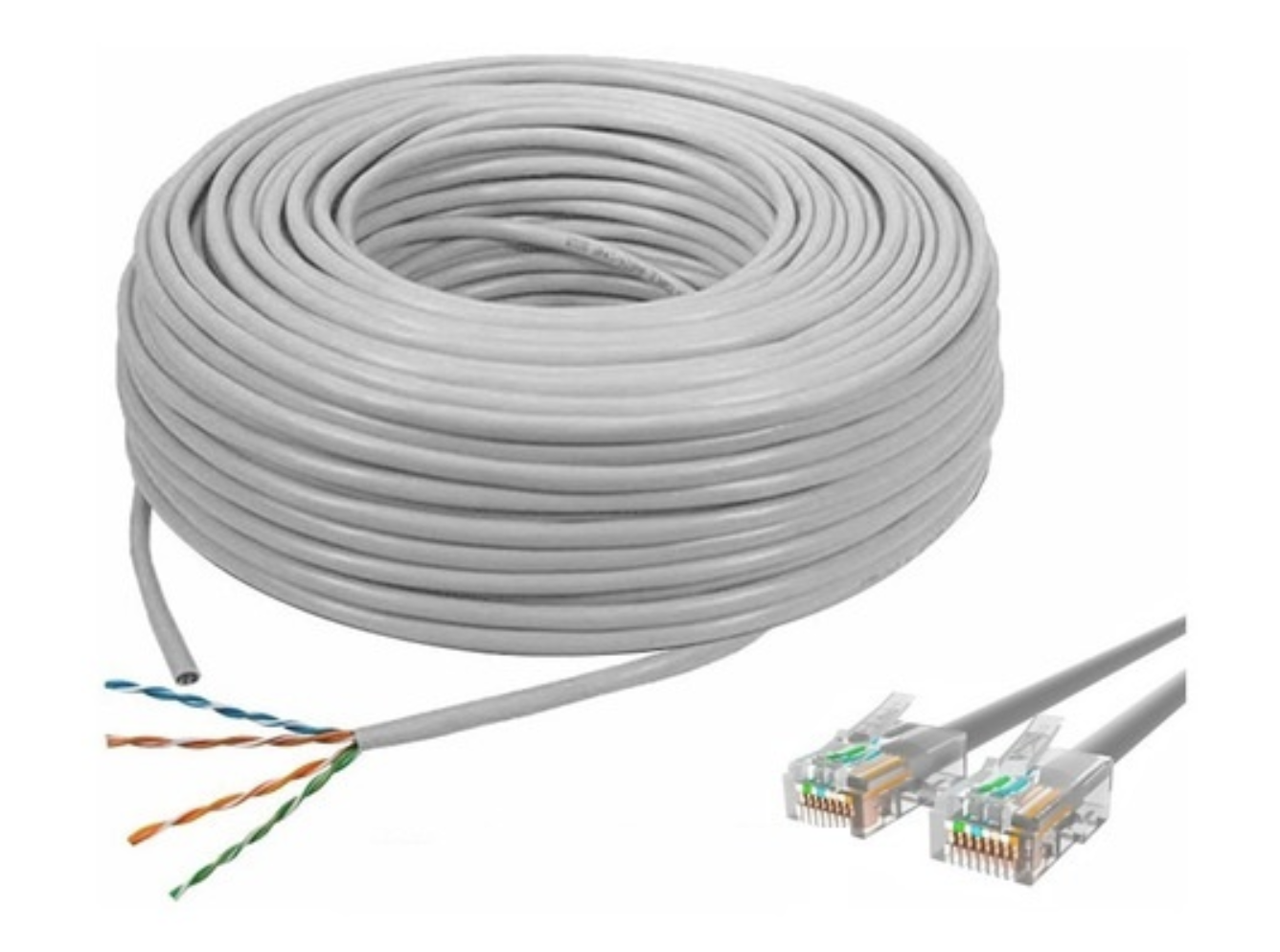

En este momento estás viendo Guía técnica: Cómo ponchar un cable de red RJ45 directo paso a paso
Guía técnica: Cómo ponchar un cable de red RJ45 directo paso a paso

Guía técnica: Cómo ponchar un cable de red RJ45 directo paso a paso

Guía técnica: Cómo ponchar un cable de red RJ45 directo paso a paso

En el ámbito de las telecomunicaciones y el soporte informático, dominar el armado de la infraestructura física es una habilidad fundamental. Aunque los dispositivos inalámbricos resuelvan la movilidad, el cableado estructurado sigue siendo el pilar indispensable para garantizar la máxima velocidad, estabilidad y baja latencia en entornos corporativos, educativos o de videojuegos.

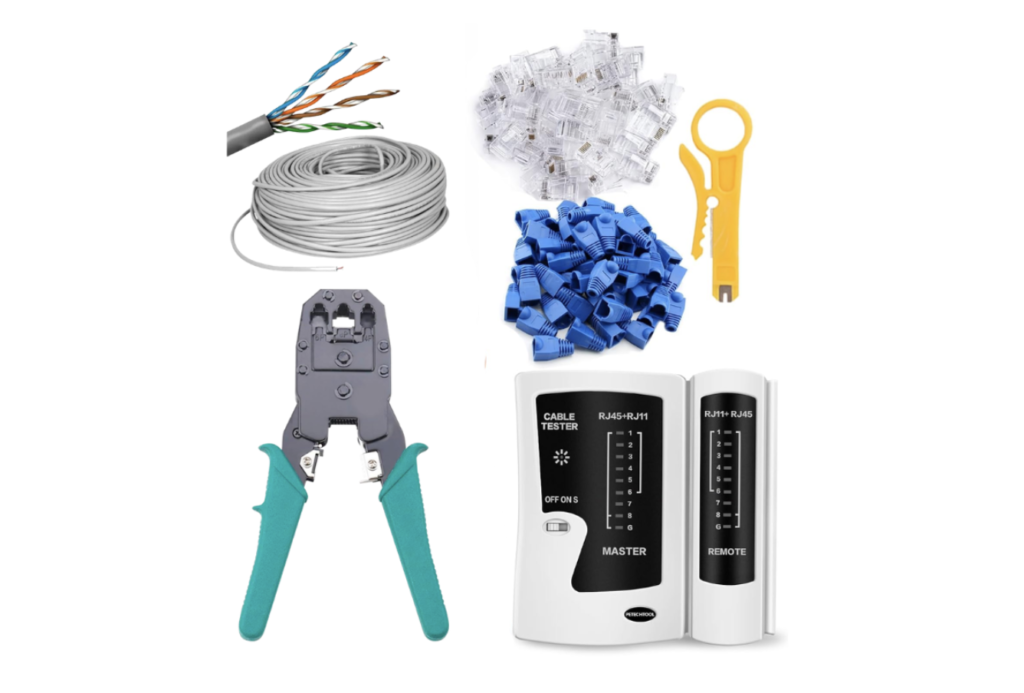

Herramientas e insumos necesarios

Antes de iniciar el proceso, es imprescindible contar con el equipo de trabajo adecuado:



  • Cable UTP: Preferiblemente de Categoría 5e o Categoría 6, según el ancho de banda requerido.

  • Conectores RJ45: Se requieren dos terminales plásticas compatibles con la categoría del cable seleccionado pero sería ideal que tengas una cantidad suficiente en caso de tener algún error ya seas experto o principiante.

  • Ponchadora (Crimpadora): Herramienta específica para fijar las cuchillas del conector sobre los filamentos de cobre.

  • Pelacables o bisturí: Para retirar el revestimiento exterior de PVC sin dañar los conductores.

  • Tester de red: Dispositivo de diagnóstico para certificar la continuidad eléctrica del ensamblaje. Para algunas personas esta herramienta es opcional porque pueden probar directamente en el dispositivo donde van a realizar la conexión pero se convierte en un gran aliado para descartar una falla en un pin mal conectado o una falla externa.

  • Boticas: plásticos protectores del conector, hay de diferentes colores.

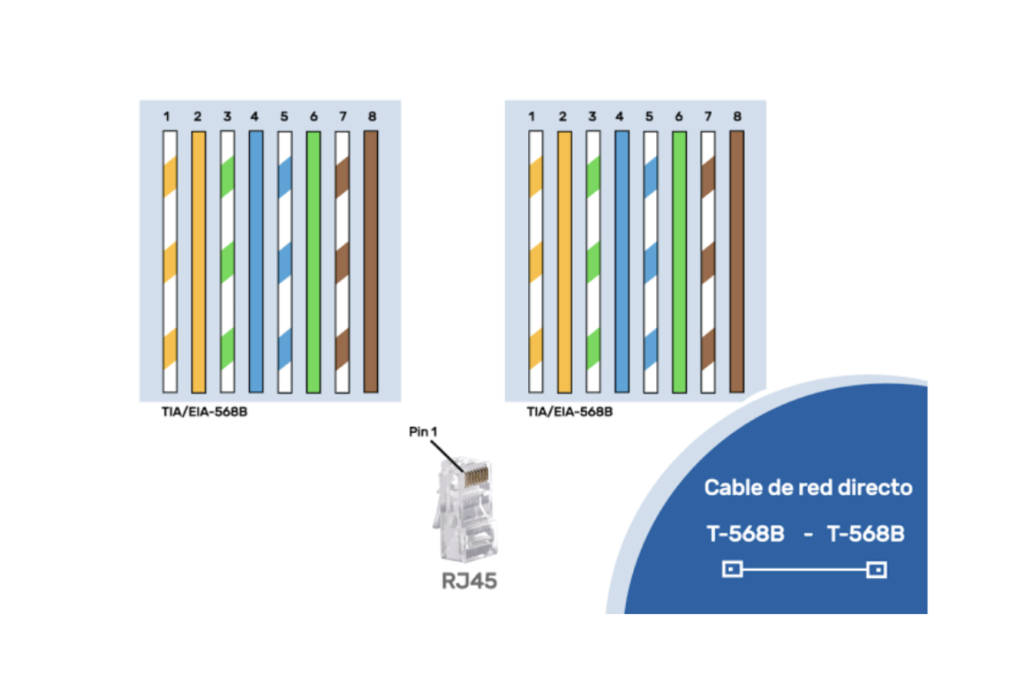

El estándar de conexión: Norma T568B

El estándar de conexión: Norma T568B

Para que un cable sea calificado como directo, ambos extremos de la línea deben poncharse exactamente bajo el mismo código de colores. La industria internacional estandariza este orden mediante la normativa EIA/TIA 568B, la cual optimiza el trenzado interno de los pares para mitigar el ruido electromagnético y la diafonía.



El orden estricto de los hilos de izquierda a derecha (con la pestaña de seguridad del conector RJ45 orientada hacia abajo) es el siguiente:

revestimiento exterior

Procedimiento técnico paso a paso

1. Remover el revestimiento exterior

Utilice la cuchilla de la ponchadora o un pelacables para retirar aproximadamente 3 centímetros del forro protector de PVC en un extremo del cable. Gire la herramienta con suavidad para evitar seccionar o marcar el aislamiento de cobre de los hilos internos, lo que generaría microcortes de señal.

2. Desenredar y alinear los filamentos

Corte el hilo de desgarre o la guía plástica central si el cable dispone de ellos. Separe los 4 pares trenzados y proceda a destrenzar cada uno por separado. Alise minuciosamente los filamentos presionándolos fuertemente con los dedos para eliminar las ondulaciones de fábrica.

3. Ordenar bajo la norma técnica

Organice los ocho conductores en fila india respetando rigurosamente la secuencia de la norma T568B. Mantenga una sujeción firme cerca del forro del cable para evitar que el orden de los colores se altere durante la manipulación.

4. Realizar el corte nivelado

Presente la fila de cables nivelados ante la guillotina de la ponchadora. Realice un único corte perpendicular y limpio a una distancia estimada de 1.5 centímetros desde el borde de la cubierta protectora. Este remanente asegura el contacto perfecto en el fondo del conector.

5. Inserción en el conector RJ45

Sostenga el conector plástico con los pines dorados mirando hacia arriba y la pestaña de enganche hacia el suelo. Introduzca la guía de cables de manera uniforme hasta que las puntas de cobre choquen firmemente contra el tope transparente frontal del conector. Verifique visualmente que la chaqueta exterior del cable ingrese al menos un centímetro dentro del cuerpo del conector para que la cuña plástica de sujeción la muerda correctamente.

6. Crimpado de la pieza

Inserte el conector ensamblado en la cavidad de 8 pines (8P) de la herramienta ponchadora. Aplique una fuerza de compresión constante y firme hasta que las muescas metálicas perforen el aislante de cada filamento. Retire la pieza y valide que todos los pines dorados queden uniformemente sumergidos. Repita rigurosamente los mismos seis pasos en el extremo opuesto del cable.

7. Certificación y aprovisionamiento

Una vez culminado el ponchado en ambas puntas, encienda el tester de red para validar la continuidad de los ocho canales mediante un escaneo síncrono de luces LED. Si los indicadores parpadean secuencialmente del 1 al 8 de forma idéntica en ambos módulos, el cable directo está certificado para su despliegue operativo.

Para adquirir el cable y todas las herramientas necesarias puede consultar en la tienda Electrónica Gabriel ubicada en la ciudad de Cartagena. Empieza a practicar ya!
