Soldar correctamente y proteger los cables electrónicos es una habilidad fundamental en cualquier proyecto de electrónica, ya sea doméstico, académico o profesional. Una mala soldadura puede generar falsos contactos, sobrecalentamiento o incluso daños permanentes en los componentes. En este blog te compartimos consejos prácticos para lograr uniones firmes, seguras y duraderas, optimizando el rendimiento de tus circuitos.
¿Por qué es importante soldar bien los cables electrónicos?
Cuando trabajas con cables eléctricos o electrónicos, cada conexión influye directamente en la conductividad y estabilidad del sistema. Una soldadura deficiente puede provocar:
- Interrupciones intermitentes.
- Pérdida de señal.
- Cortocircuitos.
- Daño en placas o dispositivos.
Por eso, aprender cómo soldar cables electrónicos correctamente es clave para garantizar seguridad y buen funcionamiento.
Herramientas necesarias para soldar cables
Antes de comenzar, asegúrate de contar con:
- Cautín o soldador de buena calidad (preferiblemente entre 30W y 60W).
- Estaño para electrónica con núcleo de resina.
- Pelacables.
- Pinzas de precisión.
- Termo encogible o cinta aislante.
- Soporte para cautín y esponja húmeda.
Usar herramientas adecuadas mejora la precisión y reduce riesgos.

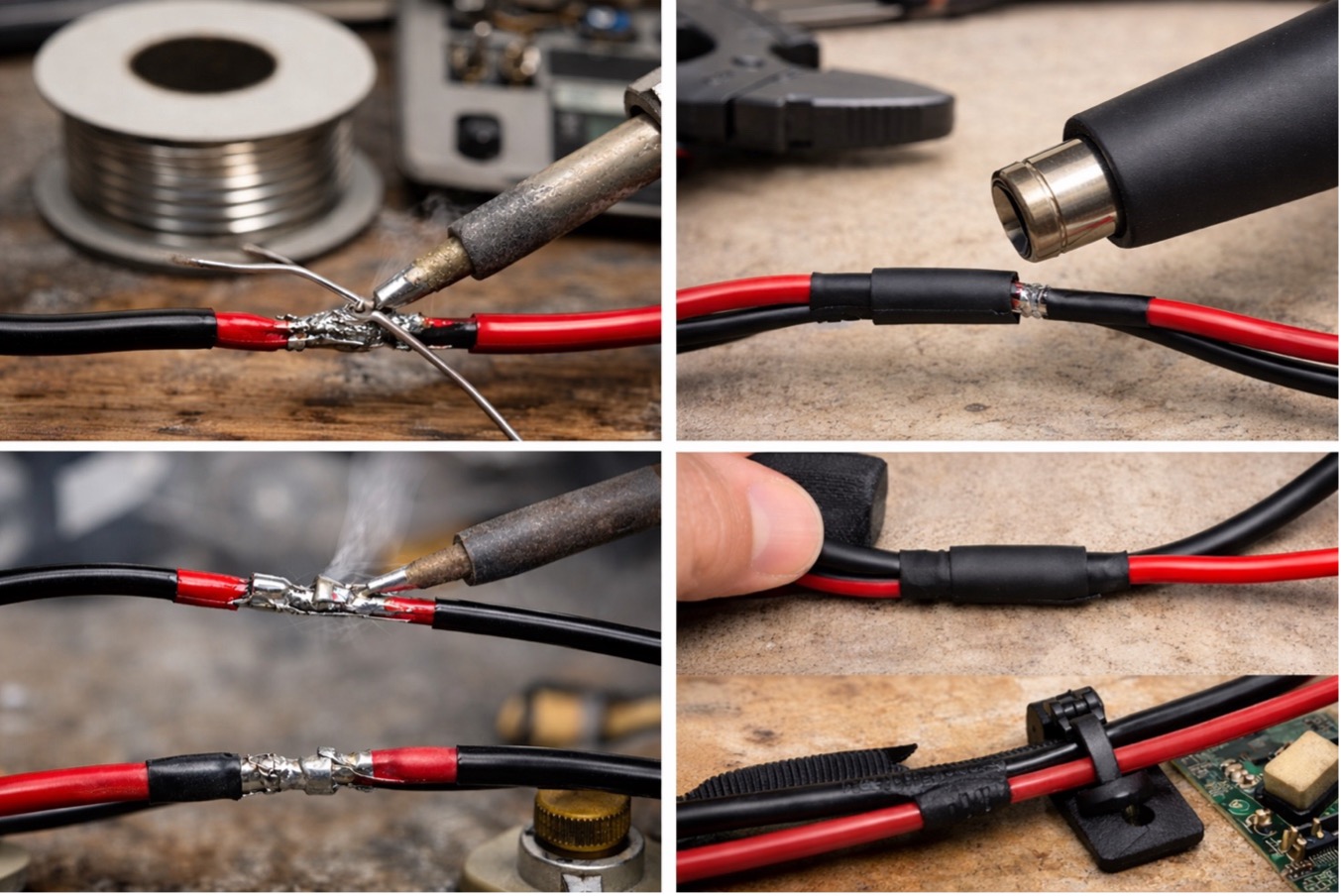

Paso a paso: cómo soldar cables electrónicos correctamente
- Pela el cable adecuadamente
Retira aproximadamente 5 mm a 8 mm del aislamiento sin dañar los hilos internos. Si el conductor es multifilar, evita cortar filamentos, ya que reducirías la capacidad de conducción.
- Estaña previamente los cables
Un consejo clave para soldar cables es “estañar” las puntas antes de unirlas. Aplica calor con el cautín y coloca una pequeña cantidad de estaño hasta que impregne los filamentos. Esto facilita una unión más rápida y sólida.
- Une los cables mecánicamente
Antes de aplicar soldadura, entrelaza ligeramente los cables. La soldadura no debe ser el único soporte mecánico; la unión física aporta resistencia.
- Aplica calor correctamente
Coloca el cautín en contacto con la unión y luego aplica el estaño (no directamente en la punta del cautín). El estaño debe fundirse por el calor del cable, no por el soldador. Esto garantiza una soldadura limpia y brillante.
- Evita el exceso de estaño
Una buena soldadura tiene forma cónica o uniforme y aspecto brillante. Si luce opaca o con exceso de material, puede tratarse de una “soldadura fría”, lo que afecta la conductividad.
Cómo proteger tus cables electrónicos después de soldar
Soldar es solo la mitad del trabajo. Proteger la unión es igual de importante.
Usa tubo termocontraíble o termo encogible
Es la opción más profesional. Colócalo antes de soldar, deslízalo sobre la unión y aplica calor con pistola de aire caliente o el mismo cautín (sin tocarlo directamente). Esto proporciona aislamiento y refuerzo mecánico.
Cinta aislante de calidad
Si no cuentas con termocontraíble, utiliza cinta aislante de buena calidad. Asegúrate de cubrir completamente la unión sin dejar espacios expuestos.
Evita tensiones en la unión
No dejes el punto de soldadura soportando peso o movimiento constante. Fija el cable con abrazaderas o puntos de anclaje para prolongar su vida útil.
Errores comunes al soldar cables
- No limpiar la punta del cautín.
- Trabajar con temperatura inadecuada.
- Mover la unión antes de que enfríe.
- No usar protección térmica.
- No verificar continuidad con multímetro.
Revisar tu trabajo con un multímetro ayuda a confirmar que la conexión es estable y sin cortos.
Recomendaciones adicionales para proyectos duraderos
- Trabaja en un área ventilada.
- Usa gafas de seguridad.
- Mantén organizada tu mesa de trabajo.
- Invierte en materiales de buena calidad.
Un proyecto electrónico bien soldado no solo funciona mejor, sino que también reduce riesgos eléctricos y fallas futuras.

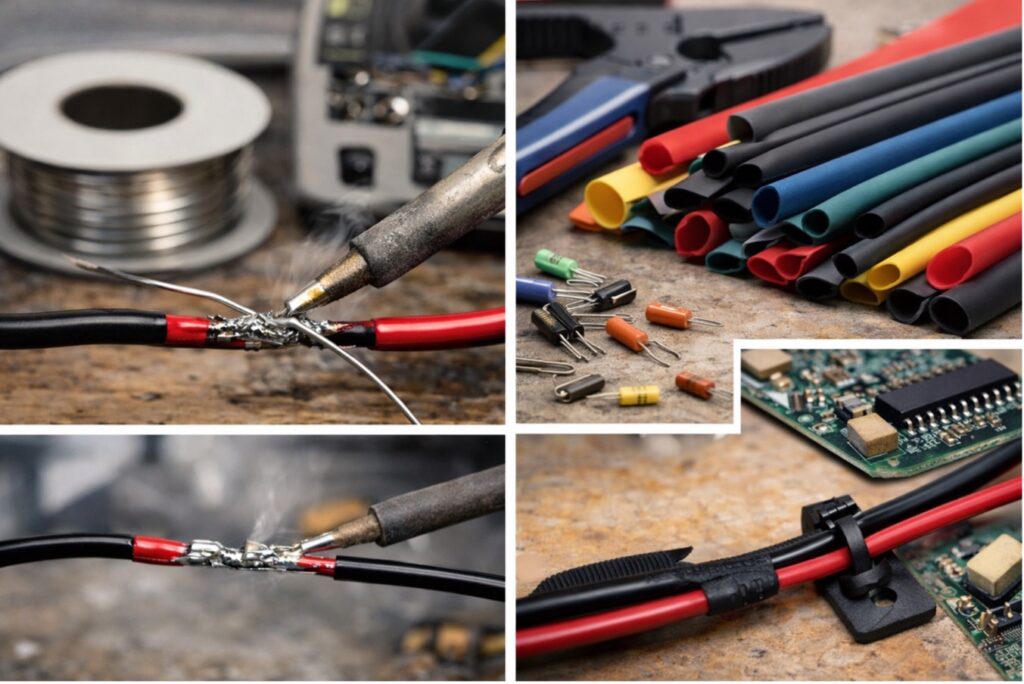

Conclusión
Aplicar correctamente estos consejos para soldar y proteger cables electrónicos marcará una gran diferencia en la calidad de tus proyectos. Una buena técnica de soldadura, junto con una adecuada protección y aislamiento, garantiza conexiones seguras, estables y duraderas.
