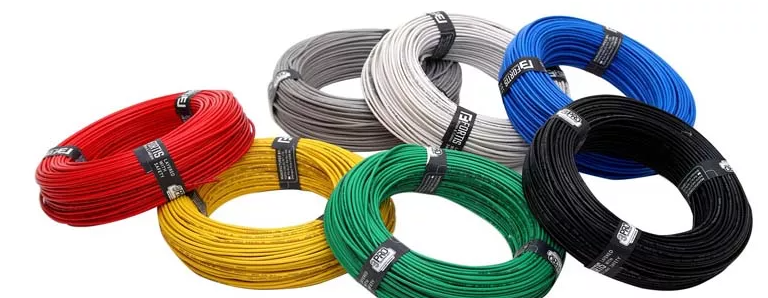

Elegir el cable correcto para un proyecto electrónico puede parecer un detalle insignificante, pero en realidad es una de las decisiones más importantes para garantizar el buen funcionamiento del sistema. El tipo de cable influye directamente en la eficiencia, la seguridad y la durabilidad de tus conexiones. Un error en la elección puede traducirse en recalentamientos, interferencias o pérdidas de energía, especialmente cuando el circuito trabaja con corrientes elevadas.
Antes de comprar cualquier cable, lo primero es entender las necesidades del proyecto. Cada circuito tiene exigencias distintas según la corriente, el voltaje y la potencia que maneje. Un cable demasiado delgado puede calentarse con facilidad, mientras que uno más grueso de lo necesario puede ser difícil de manejar y costoso. También es importante considerar el entorno: no es lo mismo un cable para un prototipo de escritorio que uno para un sistema industrial o un dispositivo que estará expuesto a la intemperie.
El grosor del conductor, conocido como calibre o sección, determina cuánta corriente puede transportar sin sobrecalentarse. Este valor se mide en AWG (American Wire Gauge) o en milímetros cuadrados, y mientras más pequeño es el número AWG, mayor es el diámetro del cable. Por ejemplo, los cables AWG 24 o 22 son adecuados para proyectos de baja potencia, como sensores o placas electrónicas, mientras que los calibres AWG 16 o 14 se usan en sistemas que requieren más energía. Escoger el grosor correcto no solo optimiza la transmisión eléctrica, sino que también evita caídas de tensión a lo largo del cableado.

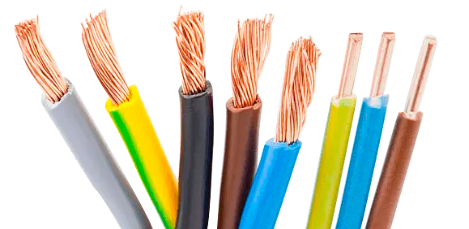

MÁS ALLÁ DEL GROSOR: MATERIALES Y RECUBRIMIENTOS
El material del conductor también influye en el desempeño. El cobre es el más utilizado por su excelente conductividad, aunque en algunos casos se usa aluminio para reducir costos. Si el proyecto estará en ambientes húmedos o con riesgo de corrosión, lo ideal es elegir cables de cobre estañado, que ofrecen una mayor resistencia y durabilidad.
El recubrimiento o aislamiento cumple la función de proteger el conductor frente a factores externos como el calor, la humedad o los productos químicos. Entre los materiales más comunes están el PVC, el silicón y el teflón. El PVC es una opción versátil y económica, mientras que el silicón soporta temperaturas más altas. El teflón, por su parte, es ideal en entornos exigentes, ya que combina resistencia térmica y estabilidad eléctrica.
La longitud del cable también es un aspecto que muchas veces se pasa por alto. A medida que aumenta la distancia, se produce una caída de tensión que puede afectar el rendimiento del circuito. Si el trayecto del cable es largo, conviene usar un conductor más grueso para reducir las pérdidas. Además, cuando el entorno tiene vibraciones, movimientos o exposición directa al sol, se recomienda optar por cables flexibles, blindados o con protección UV según el caso.
Finalmente, los detalles de identificación pueden marcar una gran diferencia. Utilizar cables de diferentes colores para cada conexión ayuda a evitar errores y facilita el mantenimiento. Es una buena práctica seguir códigos de color estándar, como rojo para positivo y negro para negativo, especialmente en proyectos que involucran varias líneas de conexión.
EN RESUMEN
Elegir el cable adecuado para tu proyecto electrónico no se trata solo de conectar un componente con otro. Es una decisión que influye en la eficiencia, la estabilidad y la seguridad del sistema. Analiza las especificaciones eléctricas, el calibre, el material y el tipo de aislamiento antes de comprar. Un cable bien seleccionado no solo asegura un funcionamiento óptimo, sino que también prolonga la vida útil de tus equipos y evita fallas futuras.
