Conectar un módulo controlador de motor 12V es una tarea fundamental en proyectos de robótica, automatización y electrónica aplicada. Este tipo de módulos, también conocidos como drivers de motor o puentes H, permiten controlar motores de corriente continua de mayor voltaje y corriente usando señales de bajo voltaje desde un microcontrolador como Arduino, ESP32 u otras plataformas similares.
Realizar una conexión correcta no solo garantiza el buen funcionamiento del sistema, sino que también protege los componentes electrónicos y evita fallas comunes como sobrecargas o cortocircuitos. En esta guía se explica cómo conectar un módulo controlador de motor 12V paso a paso, usando como referencia módulos populares como el L298N o controladores puente H equivalentes.
¿Qué es un módulo controlador de motor 12V?
Un módulo controlador de motor 12V es un circuito diseñado para manejar la potencia que requiere un motor, algo que un microcontrolador no puede hacer directamente. Estos módulos reciben señales de control de bajo voltaje y se encargan de suministrar la energía necesaria al motor.
Entre sus funciones principales se encuentran:
- Encender y apagar el motor.
- Cambiar el sentido de giro.
- Controlar la velocidad mediante señal PWM.
- Proteger la etapa de control frente a sobre corrientes.
Gracias a esto, son componentes esenciales en carros robóticos, bandas transportadoras, sistemas de automatización y proyectos educativos.
Materiales necesarios
Para realizar la conexión se recomienda contar con:

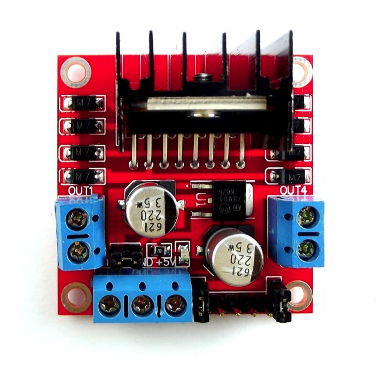

- Un módulo controlador de motor 12V (por ejemplo, L298N).
- Un motor DC de 12V.
- Una fuente de alimentación de 12V adecuada en corriente.
- Un microcontrolador (Arduino, ESP32 u otro).
- Cables de conexión.
- Protoboard (opcional).

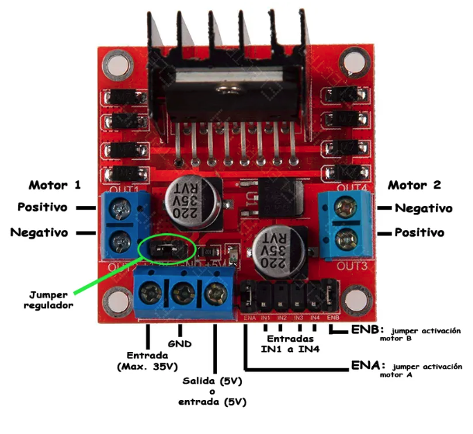

Identificación de pines del módulo
La mayoría de los drivers de motor 12V incluyen tres grupos de conexiones:
- Alimentación
- VCC o +12V: entrada de alimentación del motor.
- GND: tierra.
- En algunos módulos, un pin de 5V para la lógica interna.
- Salidas al motor
- OUT1 y OUT2: conexiones directas al motor DC.
- Entradas de control
- IN1 e IN2: controlan el sentido de giro..
- ENA (o ENB): permite habilitar el motor y controlar la velocidad con PWM..

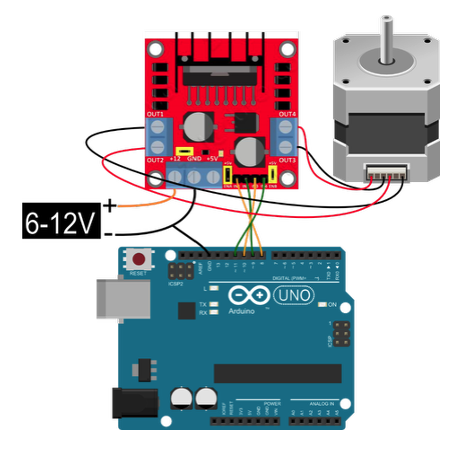

Paso a paso para conectar un módulo controlador de motor 12V
- Conexión de la alimentación
El positivo de la fuente de 12V debe conectarse al pin VCC o +12V del módulo. El negativo de la fuente debe conectarse al pin GND. Además, es indispensable unir el GND del módulo con el GND del microcontrolador, ya que esto permite que las señales de control se interpreten correctamente.
- Conexión del motor
Los dos cables del motor DC se conectan a los pines OUT1 y OUT2 del módulo. Si al probar el sistema el motor gira en sentido contrario al esperado, basta con invertir estas conexiones o cambiar la lógica desde el programa.
- Conexión de las señales de control
Los pines IN1 e IN2 deben conectarse a pines digitales del microcontrolador. El pin ENA se recomienda conectarlo a un pin PWM para poder regular la velocidad del motor. Si no se requiere control de velocidad, ENA puede conectarse directamente a 5V para que el motor funcione siempre a máxima potencia.
- Verificación de tierras comunes
Un error frecuente es no compartir la tierra entre los dispositivos. La fuente de 12V, el módulo controlador y el microcontrolador deben tener sus GND conectados en común para asegurar un funcionamiento estable.
Funcionamiento básico del control
- IN1 en alto e IN2 en bajo: el motor gira en un sentido.
- IN1 en bajo e IN2 en alto: el motor gira en el sentido contrario.
- Ambos en el mismo estado: el motor se detiene (dependiendo del módulo).
- La velocidad se regula mediante una señal PWM en el pin ENA.
- Alimentar el motor directamente desde el microcontrolador.
- No conectar las tierras en común.
- Usar una fuente de 12V con corriente insuficiente.
- Invertir la polaridad de la alimentación.
Conclusión
Conocer cómo conectar un módulo controlador de motor 12V paso a paso es fundamental para desarrollar proyectos de electrónica y robótica de forma segura y eficiente. Una instalación correcta permite aprovechar al máximo el control de velocidad y sentido de giro del motor, al mismo tiempo que protege los componentes del sistema.
